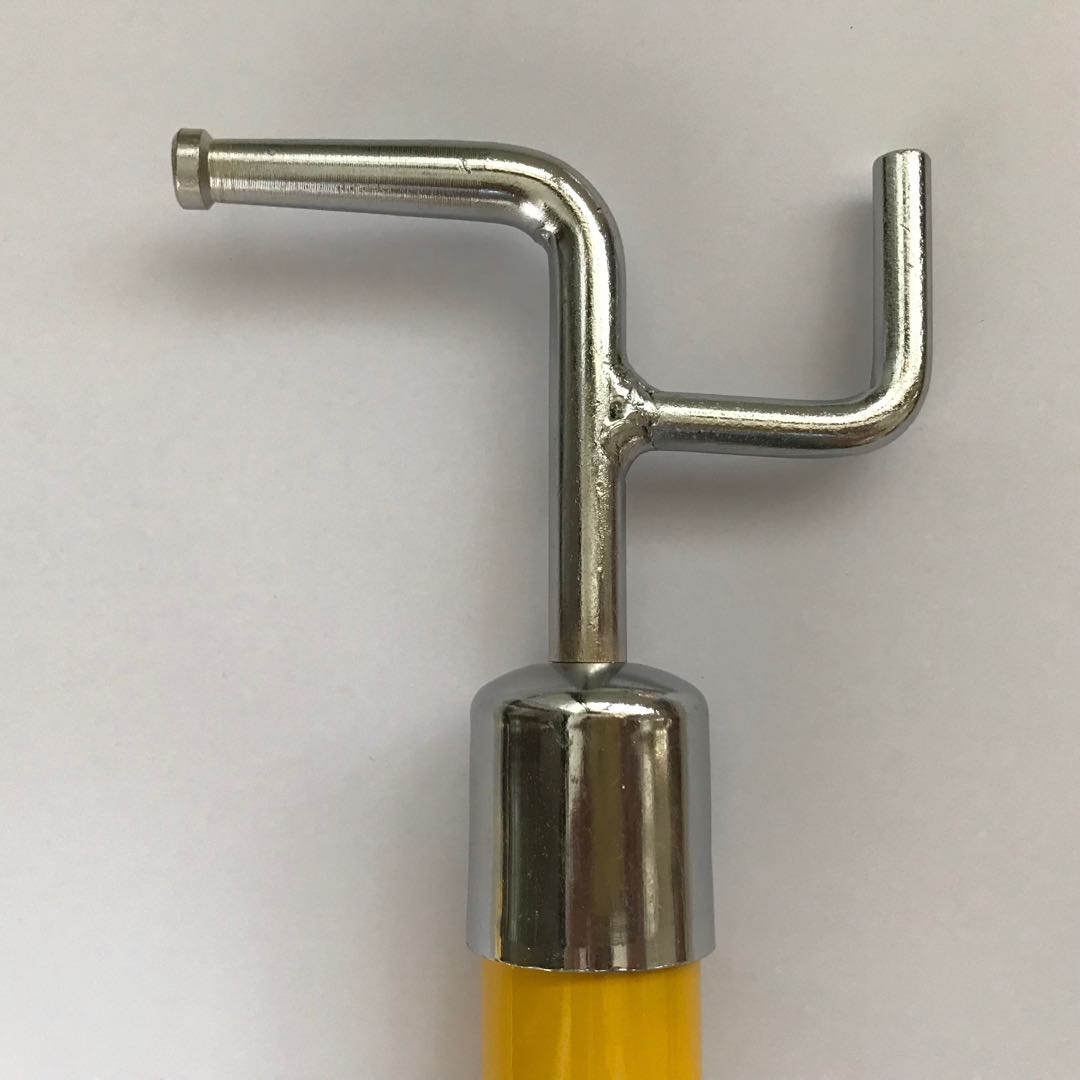

萬字頭拉桿
萬字頭拉桿
高壓操作桿（拉向桿）是電氣設備到閘操作中常用的安全工具之一。產品按照標準“GB13398-92 帶電作業絕緣桿通用技術條件”的技術要求進行研制生產并全部通過電力安全工器具質量監督檢驗測試中心的型式試驗。
2. 技術指標
2.1 使用環境條件
2.2 環境溫度：-25～+55℃
2.3 相對濕度：≤90％
2.4 產品主要規格
序號 | 總長（M） | 單節長度 | 節數 | 握柄長度 | 桿徑 |
1 | 3 | 1 | 3 | 0.8 | Φ30 |
2 | 4 | 1.33 | 3 | 0.8 | Φ30 |
3 | 4 | 1 | 4 | 0.8 | φ30-32 |
4 | 4.5 | 1.5 | 3 | 0.8 | φ32-36 |
5 | 5 | 1.66 | 3 | 1.0 | Φ32-36 |
6 | 5 | 1.25 | 4 | 1.0 | φ32-36 |
7 | 6 | 1.5 | 4 | 1.0 | Φ36 |
8 | 6 | 1.2 | 5 | 1.0 | Φ36 |
9 | 7 | 1.75 | 4 | 1.0 | Φ36 |
10 | 8 | 2 | 4 | 1.0 | φ36 |
11 | 8 | 1.6 | 5 | 1.0 | φ36 |
12 | 9 | 1.8 | 5 | 1.0 | φ36 |
13 | 10 | 2 | 5 | 1.0 | φ36 |
產品的結構參數規定
額定電壓(KV) | zui短有效絕緣長度(M) | 端部金屬接頭長度不大于(M) | 握柄長度不小于(M) |
10 | 0.7 | 0.1 | 0.6 |
35 | 0.9 | 0.1 | 0.6 |
63 | 1.0 | 0.1 | 0.6 |
110 | 1.3 | 0.1 | 0.7 |
220 | 2.1 | 0.1 | 0.9 |
330 | 3.2 | 0.1 | 1.0 |
500 | 4.1 | 0.1 | 1.0 |
產品的電氣性能規定
額定電壓(KV) | 試驗電極間距離(M) | 工頻耐壓擊穿電壓不小于(KV) | 1分鐘工頻耐受電壓(KV) |
10 | 0.4 | 120 | 100 |
35 | 0.6 | 180 | 150 |
63 | 0.7 | 210 | 175 |
110 | 1.0 | 300 | 250 |
220 | 1.8 | 510 | 450 |
額定電壓(KV)
| 試驗電極間距離(M) | 5分鐘工頻耐受電壓(KV) | 操作沖擊耐受電壓(KV)) |
330 | 2.8 | 420 | 900 |
500 | 3.7 | 640 | 1175 |
產品的機械性能規定
荷載類型 | 允許荷載值 | 最小破壞荷載值 | ||
操作桿標稱直徑 | 操作桿標稱直徑 | |||
28及以下 | 28以上 | 28及以下 | 28以上 | |
彎曲力矩N?m | ≮90 | ≮110 | ≮270 | ≮330 |
拉伸力 N | ≮600 | ≮1800 | ||
扭曲力矩N?m | ≮30 | ≮90 | ||
我公司是經工商部門批準成立的從事銷售電力安全工器具、電力檢測儀器設備、電氣作業防護器具和電力金具的公司之一。石家莊百鼎電氣有限公司。目前公司擁有安全工具（絕緣類工器具）、銅鋁金具、智能電子測試和電力電容器四個完整生產能力部門。產品不斷更新中，請以實物為準！
